Устройство контроля целостности линий входных/выходных дискретных сигналов ВВ3024

ВВ3024

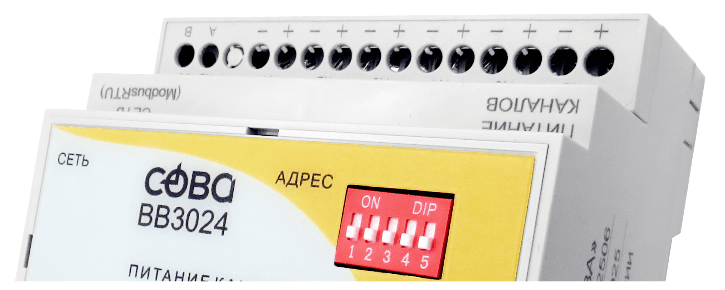

device
Задать вопрос

Назначение устройства

Прием дискретных сигналов или управление исполнительными устройствами
Контроль целостности линий дискретных сигналов (обрыв, короткое замыкание)
Интеграция в систему по интерфейсу RS485 (Modbus RTU)

Функциональные возможности

  • 1Каждый канал может быть как входным, так и выходным
  • 2Подключение устройств с типом выхода «сухой контакт»
  • 3Подключение пожарных и охранных извещателей, питающихся по шлейфу
  • 4Управление исполнительными устройствами посредством выдачи в линию напряжения =11 В... 26 В
  • 5Контроль линий связи с подключенными устройствами на обрыв и короткое замыкание
  • 6Отдельное питание каждого канала
  • 7Контроль наличия питания канала
  • 8Связь с ПЛК по интерфейсу RS485
  • 9Поддержка Modbus RTU
  • 10Адаптация канала под установленные на объекте резисторы

Сферы применения

Системы противопожарной защиты
Системы загазованности
Системы противоаварийных защит (ПАЗ)
Системы охранной сигнализации

Преимущества устройства

  • arrow
    Каждый канал может быть как дискретным входным, так и выходным
  • arrow
    Может принимать сигналы по схеме с общим "+"
  • arrow
    Может управлять устройствами напряжением от 11 В до 26 В
  • arrow
    Контроль наличия питания каждого канала
  • arrow
    Компактный размер
  • arrow
    Надёжный способ контроля линии
  • arrow
    Может работать "из коробки"
  • arrow
    Просто интегрируется в существующую систему (Изменение диапазонов)

Технические характеристики

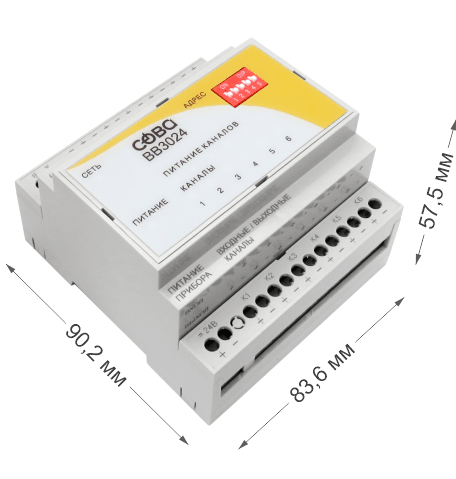

Габариты
  • 6
    Универсальных каналов
  • =24В
    Питание прибора
  • 11...26В
    Напряжения в канале
  • 2А
    Максимальный ток выходного канала
Взять на тест
Условия тестирования

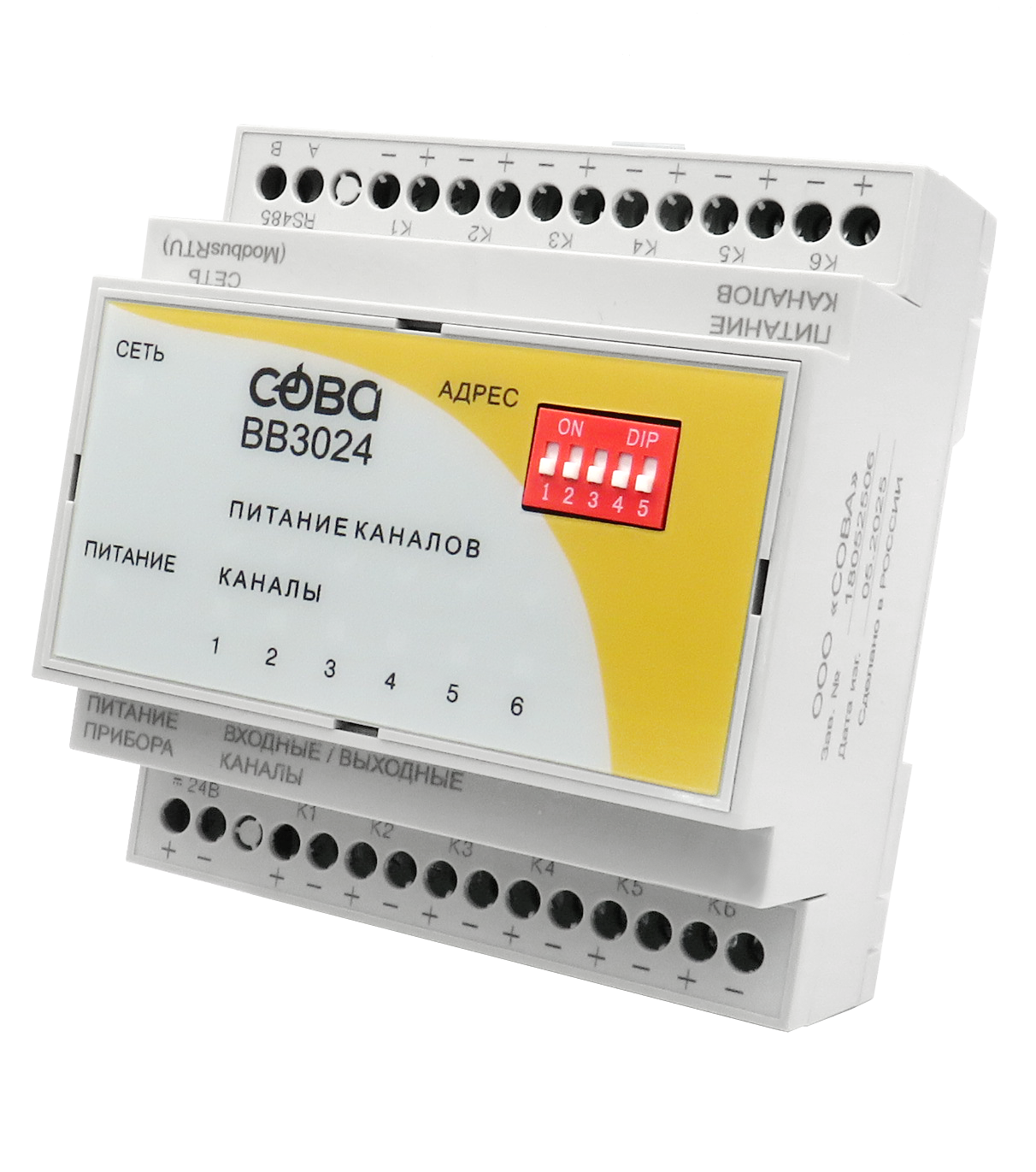

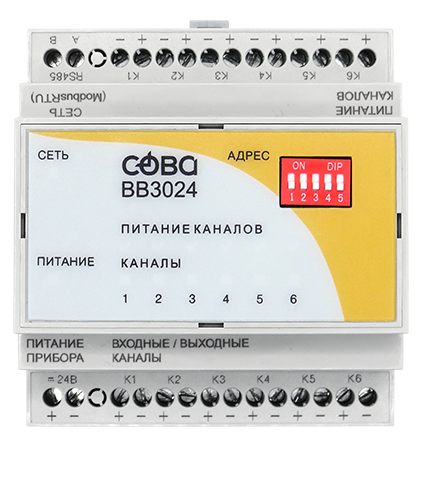

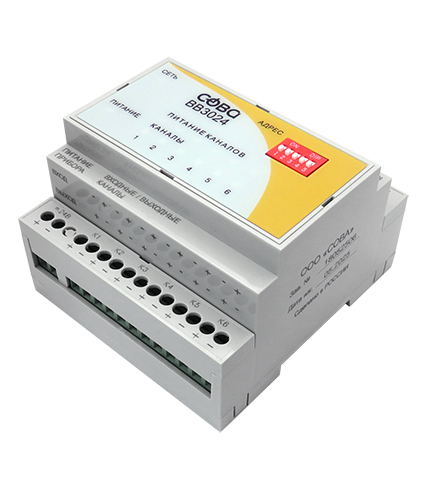

Внешний вид ВВ3024

Конструктивные особенности

01
Снимающийся клеммный кожух
02
Клемма оснащена винтовым зажимом с натяжной гильзой
03
Установка на DIN35

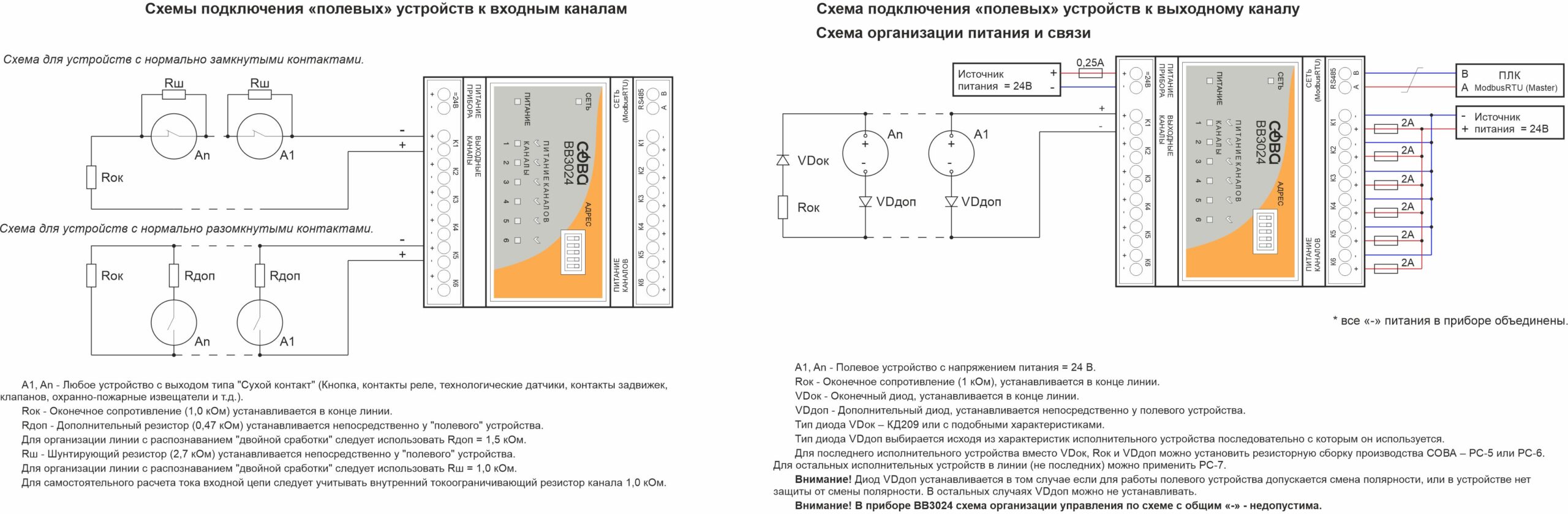

Схемы подключения

Документация
