Устройство контроля целостности линий входных дискретных сигналов ВХ4024

ВХ4024

Задать вопрос

Назначение устройства

Прием дискретных сигналов от устройств с типом выхода "сухой контакт" или пожарных извещателей.

Контроль целостности линий дискретных сигналов (обрыв, короткое замыкание)

Интеграция в систему по интерфейсу RS485 (Modbus RTU)

Функциональные возможности

1Подключение устройств с типом выхода «сухой контакт»
2Подключение пожарных и охранных извещателей, питающихся по шлейфу
3Контроль линий связи с подключенными устройствами на обрыв и короткое замыкание
4Связь с ПЛК по интерфейсу RS485
5Поддержка Modbus RTU
6Адаптация канала под установленные на объекте резисторы
7Возможность отключения каждого канала

Сферы применения

Системы охранной сигнализации

Системы противоаварийных защит (ПАЗ)

Системы загазованности

Системы противопожарной защиты

Преимущества устройства

Подтверждённое российское производство № 10657414
Может принимать сигналы по схеме с общим "+"
Компактный размер
Надёжный способ контроля линии
Может работать "из коробки"
Просто интегрируется в существующую систему (изменение диапазонов)

Технические характеристики

12

Входных каналов
=24В

Питание прибора
=24В

Напряжение в канале
350 мА

Максимальный ток потребления

Взять на тест

Условия тестирования

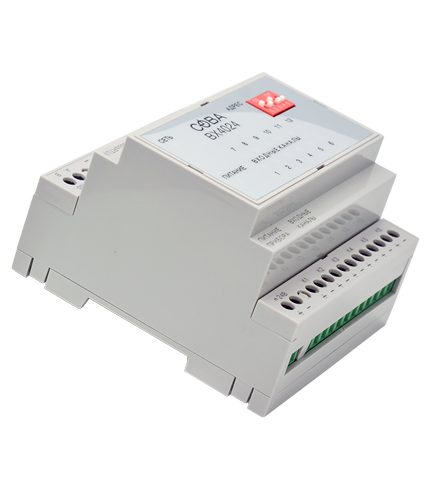

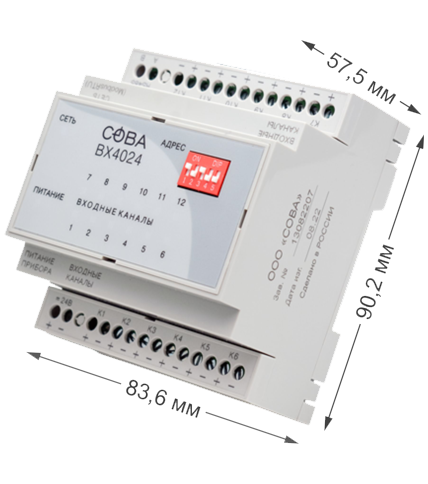

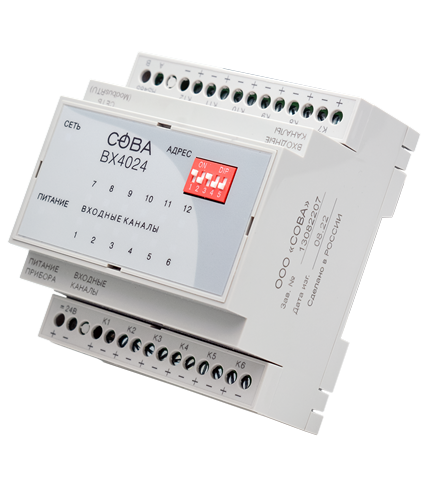

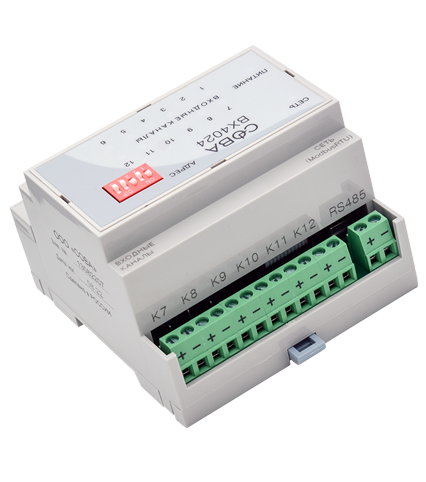

Внешний вид ВХ4024

Конструктивные особенности

01

Адрес прибора в сети устанавливается DIP переключателем

02

Клемма оснащена винтовым зажимом с натяжной гильзой

03

Входные каналы расположены с обеих сторон прибора

04

Снимающийся клеммный кожух

05

Установка на DIN35

Схемы подключения

Документация

Остались вопросы?

Ваша заявка принята. Наш менеджер свяжется с вами в течение 15 минут!

Спасибо!

sovapribor
info@sova-pribor.ru
+7 (3812) 29-42-62

+7 929 366 42 62
644083, Омск,
ул.Коммунальная, 4
sovapribor

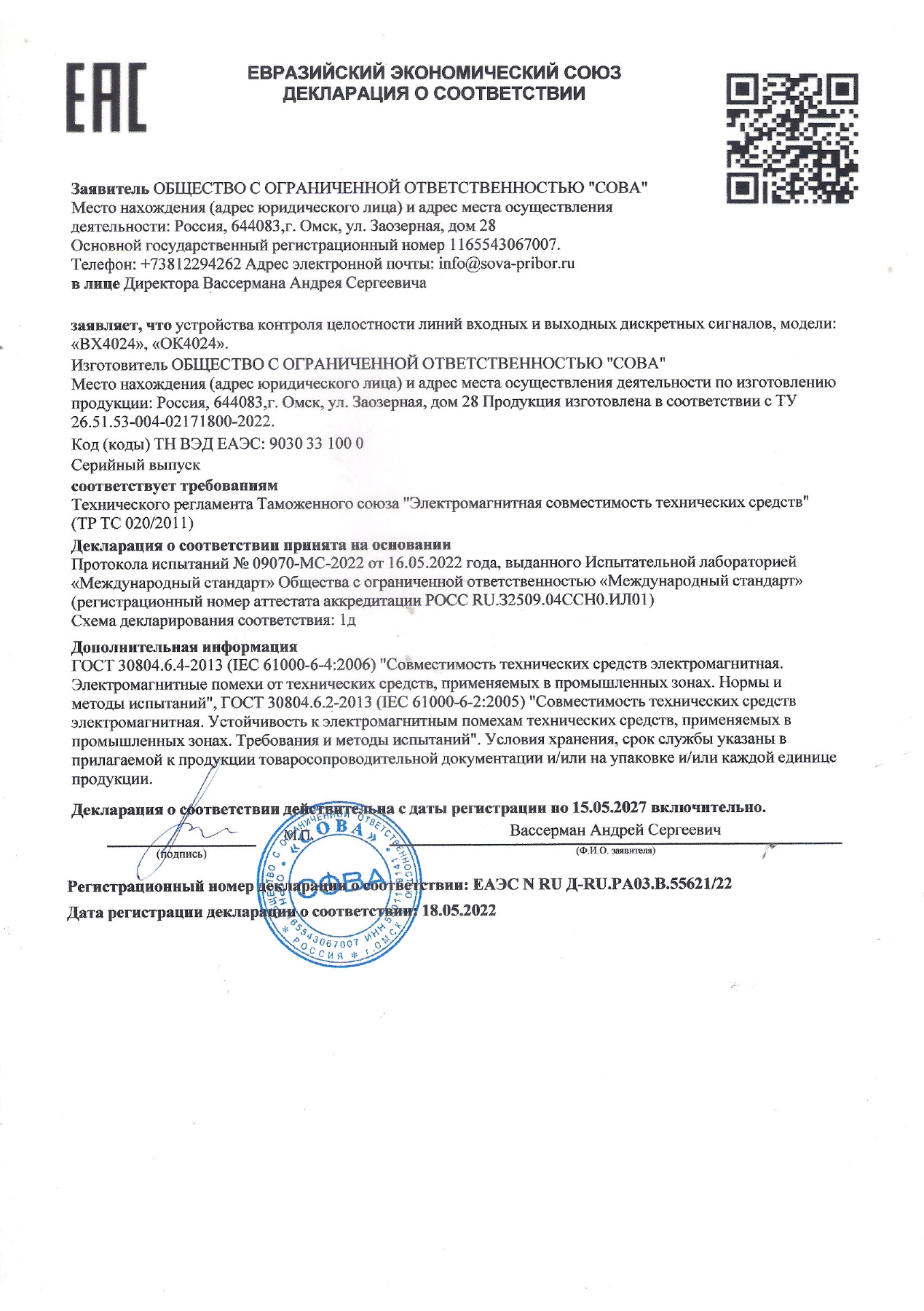

Сертификаты, декларации…
