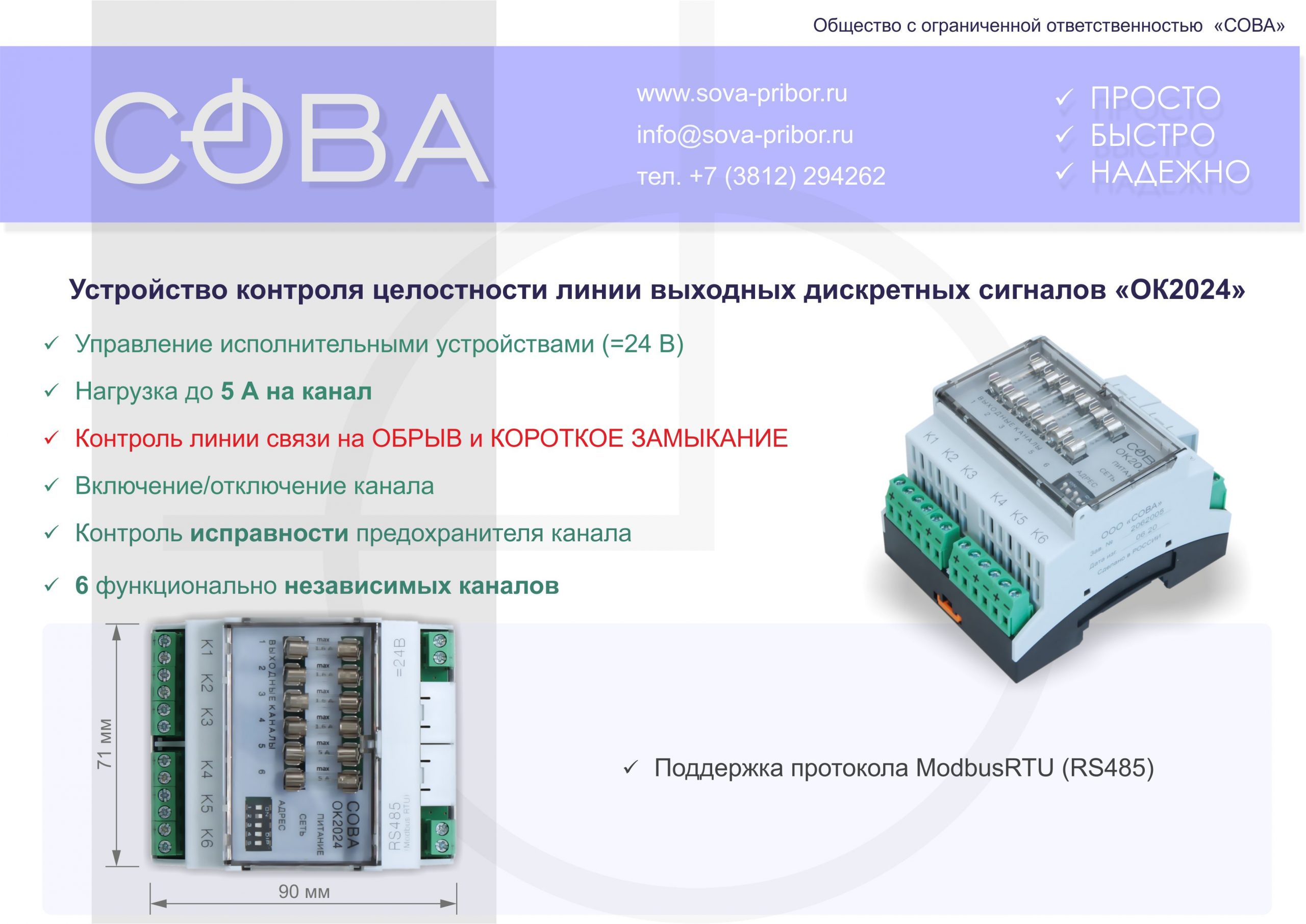

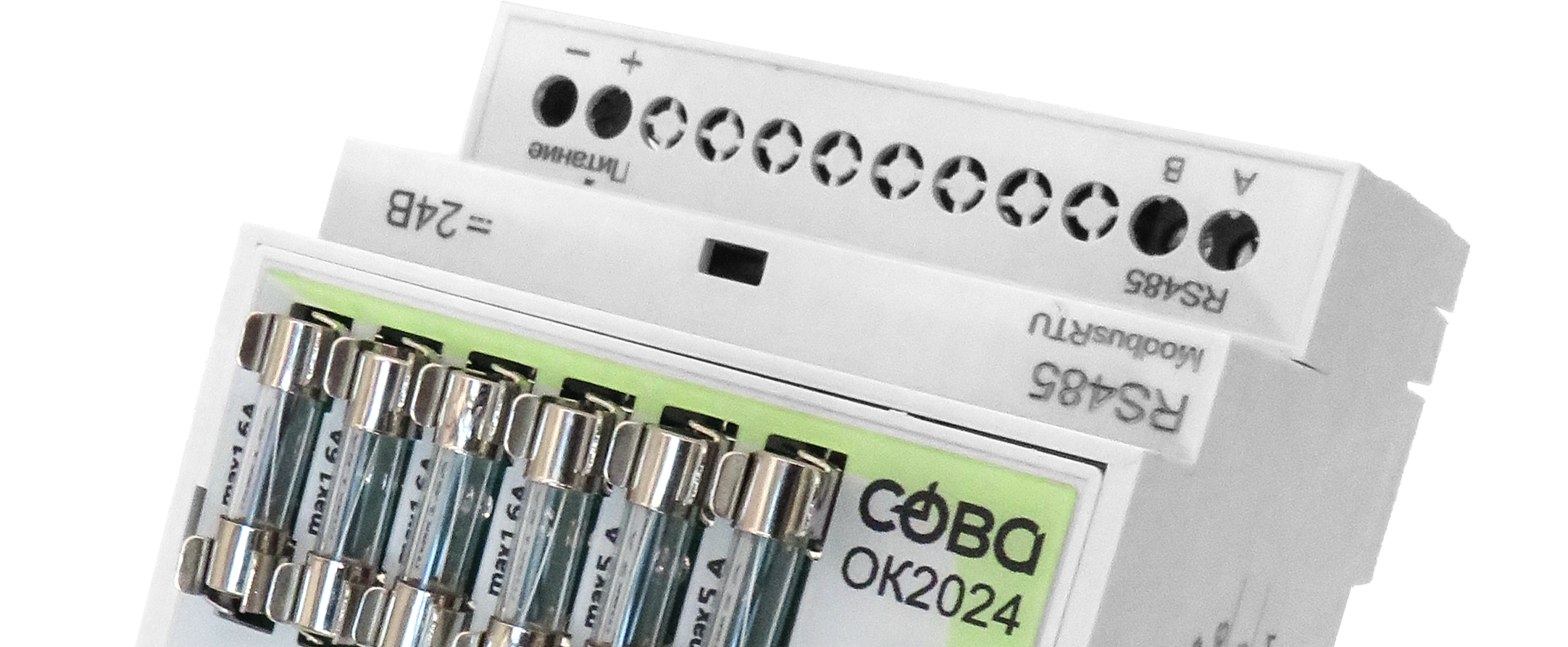

Устройство контроля целостности линий выходных дискретных сигналов

ОК2024

Задать вопрос

Назначение устройства

Дискретное управление исполнительными устройствами =24В

Контроль целостности линий выходных дискретных сигналов (обрыв, короткое замыкание)

Интеграция в систему посредством интерфейса RS485 (Modbus RTU)

Функциональные возможности

1Управление исполнительными устройствами посредством выдачи в линию напряжения =24 В
2Контроль линий связи с подключенными устройствами на обрыв и короткое замыкание
3Отдельный плавкий предохранитель каждого канала
4Контроль целостности предохранителя канала
5Интеграция в систему по интерфейсу RS485
6Поддержка протокола Modbus RTU

Сферы применения

Охранные системы

Системы противоаварийной защиты (ПАЗ)

Система загазованности

Системы противопожарной защиты

Преимущества устройства

Компактность
Надежность способа контроля
Удобство установки
Простота проектирования

Технические характеристики

6

Количество каналов
=24В

Напряжение питания
до 5А

Максимальный ток в канале
5х20

Размер плавкого предохранителя

Взять на тест

Условия тестирования

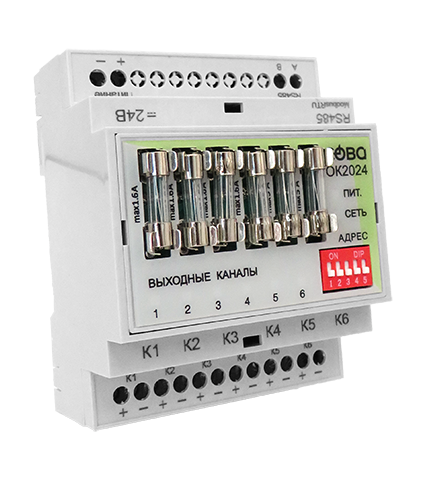

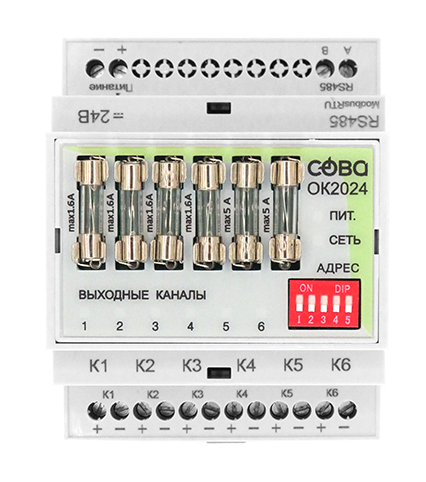

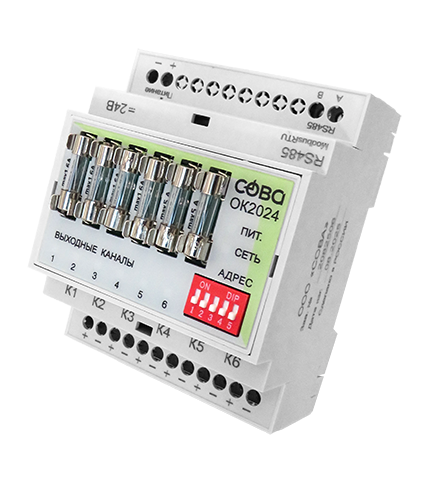

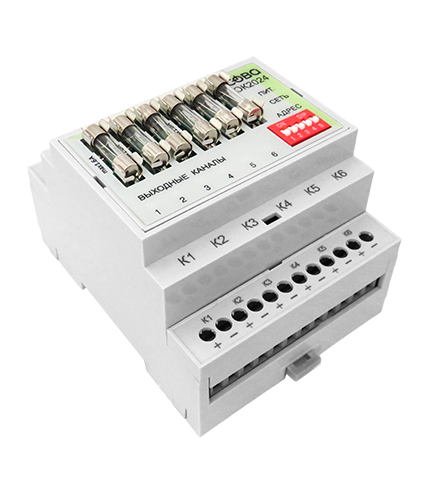

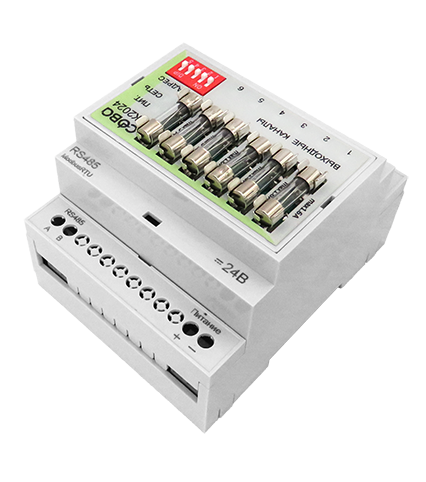

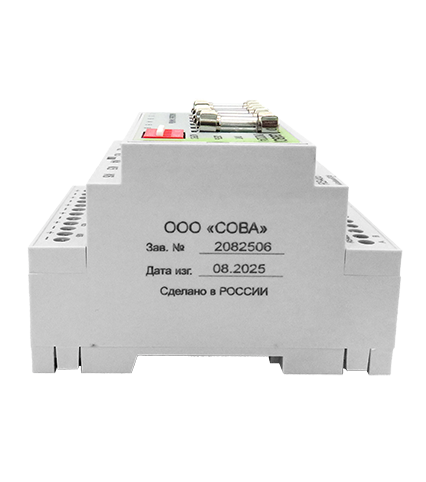

Внешний вид ОК2024

Конструктивные особенности

01

Адрес прибора в сети устанавливается DIP переключателем

02

Установка на DIN35

03

Крышка приборов открывается вниз

04

Клемма оснащена винтовым зажимом с натяжной гильзой

05

Клеммы для внешнего монтажа и клеммы для внутреннего монтажа находятся с разных сторон.

Схемы подключения

Документация

Остались вопросы?

Ваша заявка принята. Наш менеджер свяжется с вами в течение 15 минут!

Спасибо!

sovapribor
info@sova-pribor.ru
+7 (3812) 29-42-62

+7 929 366 42 62
644083, Омск,
ул.Коммунальная, 4
sovapribor

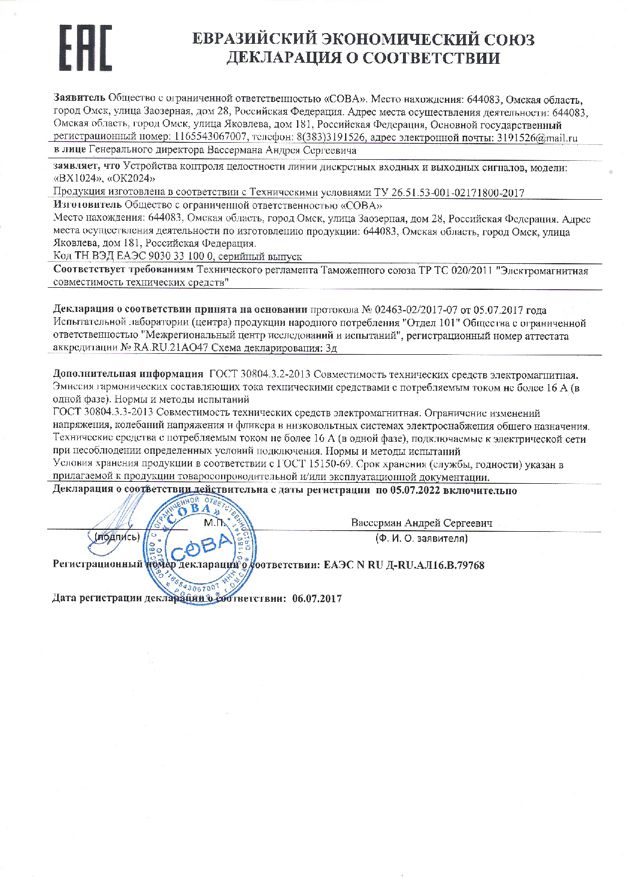

Сертификаты, декларации…
