Устройство контроля целостности линий выходных дискретных сигналов

ОК4024

Задать вопрос

Назначение устройства

Дискретное управление исполнительными устройствами =24В

Контроль целостности линий выходных дискретных сигналов (обрыв, короткое замыкание)

Интеграция в систему по интерфейсу RS485 (Modbus RTU)

Функциональные возможности

1Управление исполнительными устройствами посредством выдачи в линию напряжения =11... 26В
2Контроль линий связи с подключенными устройствами на обрыв и короткое замыкание
3Отдельное питание каждого канала
4Контроль наличия питания канала
5Интеграция в систему по интерфейсу RS485
6Поддержка протокола Modbus RTU

Сферы применения

Охранные системы

Системы противоаварийной защиты (ПАЗ)

Система загазованности

Системы противопожарной защиты

Преимущества устройства

Компактность
Надежность способа контроля
Удобство установки
Простота проектирования

Технические характеристики

6

Количество каналов
=24В

Напряжение питания
11...26В

Напряжения в канале
2А

Максимальный ток в канале
170мА

Максимальный ток потребления в диагностике

Взять на тест

Условия тестирования

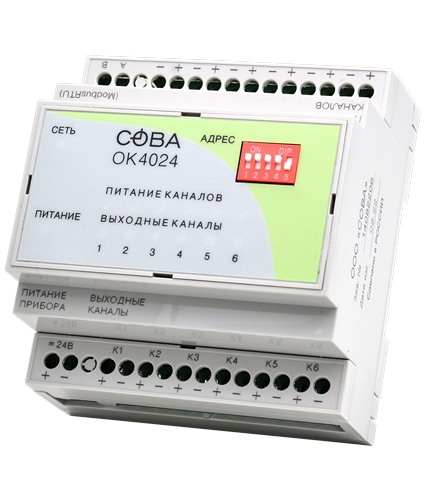

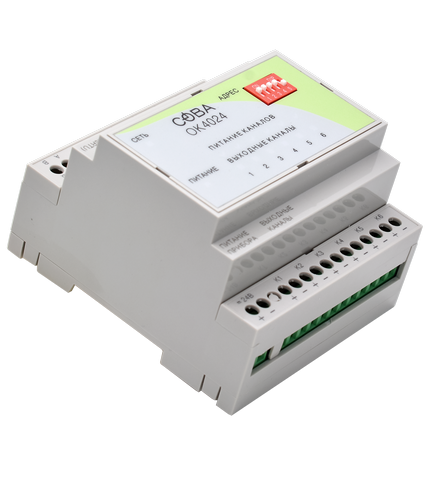

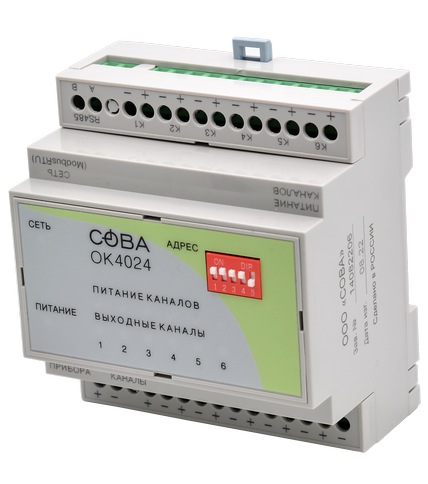

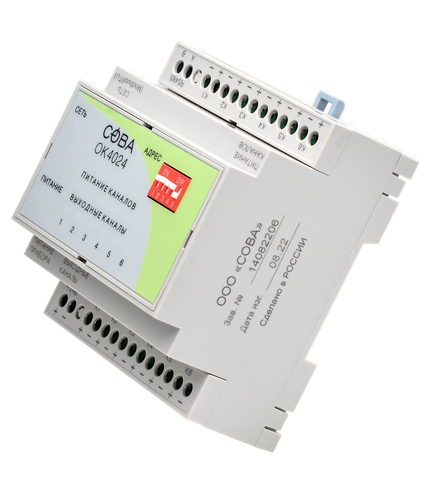

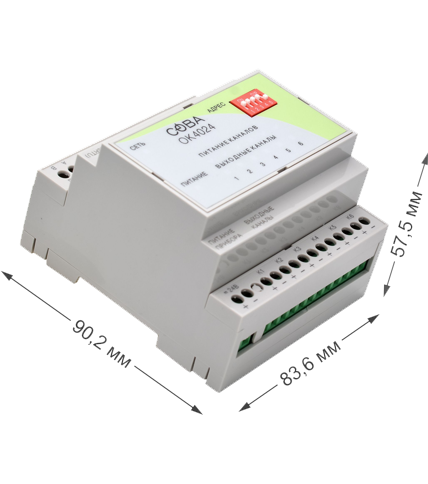

Внешний вид ОК4024

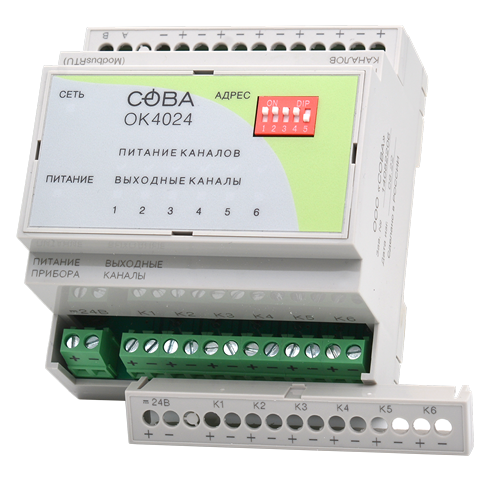

Конструктивные особенности

01

Адресация приборов устанавливается DIP переключателем

02

Клемма оснащена винтовым зажимом с натяжной гильзой

03

Отдельное питание для каждого канала

04

Управление устройствами с напряжением питания от 11 до 26 В

05

Снимающийся клеммный кожух

06

Установка на DIN35

Схемы подключения

Документация
