Устройство контроля целостности линии входного дискретного сигнала

ВХ3024
device
Задать вопрос

Назначение устройства

Прием дискретных сигналов
Контроль целостности линий дискретных сигналов (обрыв, короткое замыкание)
Интеграция в систему по интерфейсу или дискретными сигналами

Функциональные возможности

  • 1Подключение устройств с типом выхода «сухой контакт»
  • 2Подключение пожарных и охранных извещателей, питающихся по шлейфу
  • 3Контроль линий связи с подключенными устройствами на обрыв и короткое замыкание
  • 4Связь с ПЛК по интерфейсу RS485
  • 5Поддержка Modbus RTU
  • 6Передача дискретных сигналов в систему (Авария, Сработал, Сработал1)
  • 7Адаптация канала под установленные на объекте резисторы
  • 8Возможность отключения каждого канала

Сферы применения

Системы противопожарной защиты
Системы загазованности
Системы противоаварийной защиты (ПАЗ)
Охранные системы

Преимущества устройства

  • arrow
    Компактность
  • arrow
    Надежность способа контроля
  • arrow
    Удобство установки
  • arrow
    Простота проектирования
  • arrow
    Интеграция в существующую систему (Изменение диапазонов)
  • arrow
    Поддержка информационного и дискретного управления

Технические характеристики

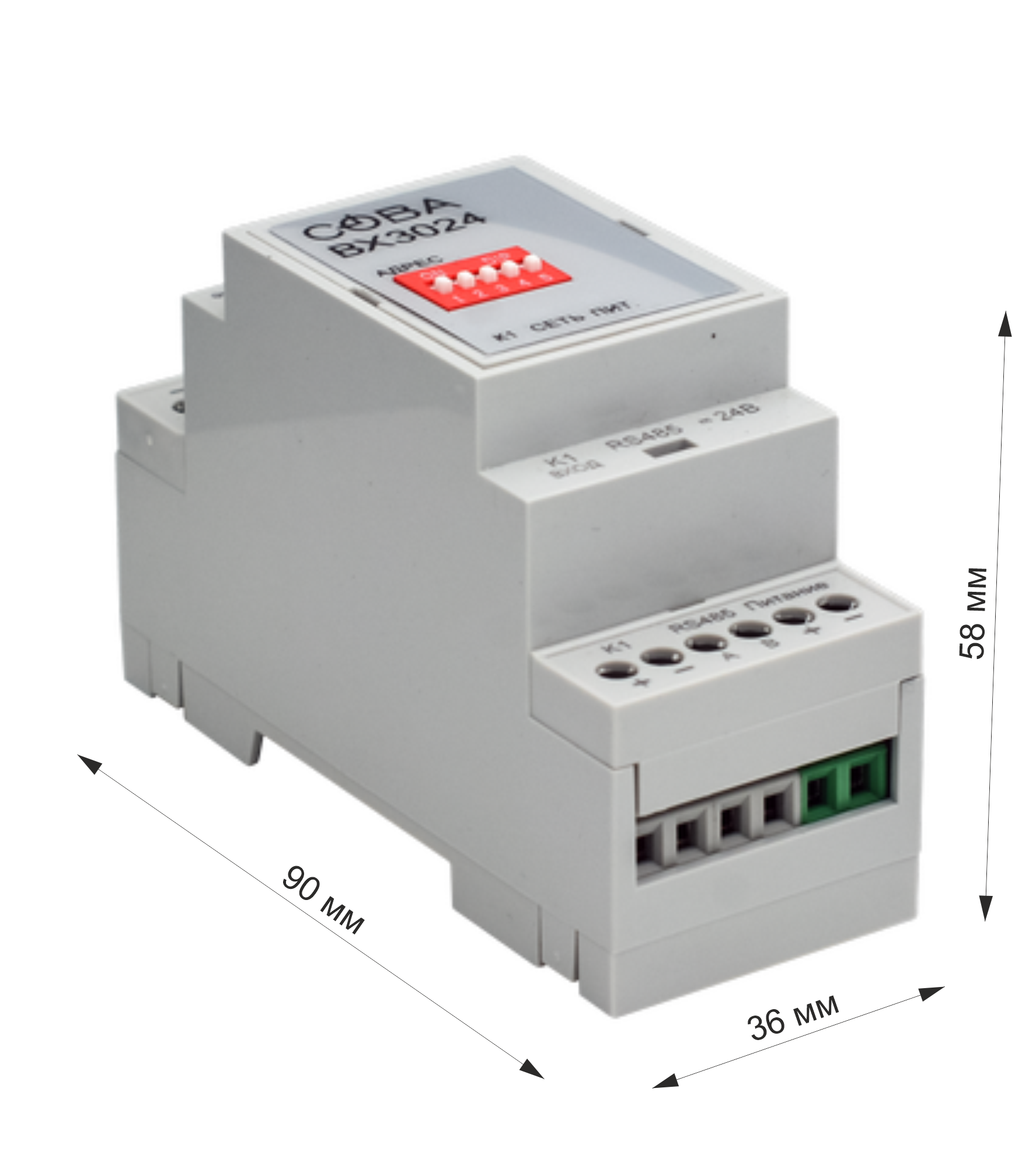

Габариты
  • 1
    Количество каналов
  • =24В
    Питание прибора
  • =24В
    Напряжение в канале
  • 50 мА
    Максимальный ток потребления
Взять на тест
Условия тестирования

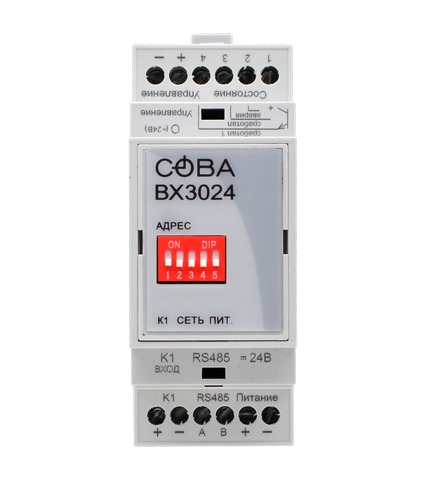

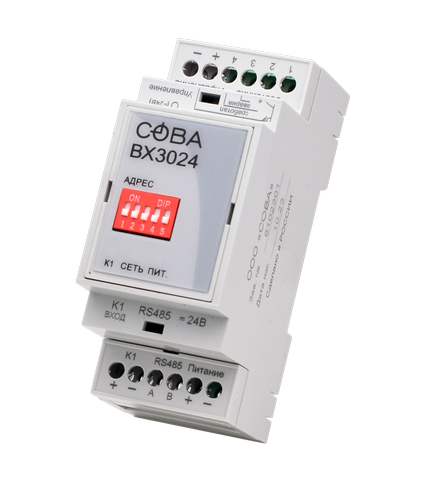

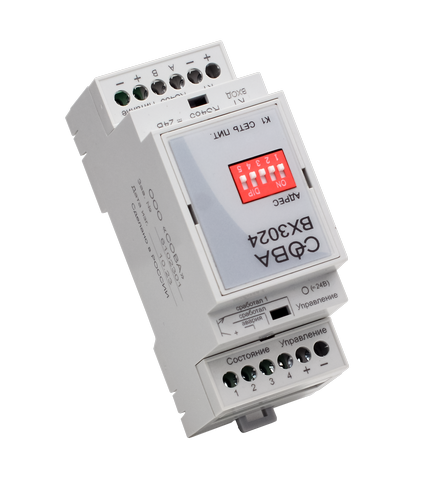

Внешний вид ВХ3024

Конструктивные особенности

01

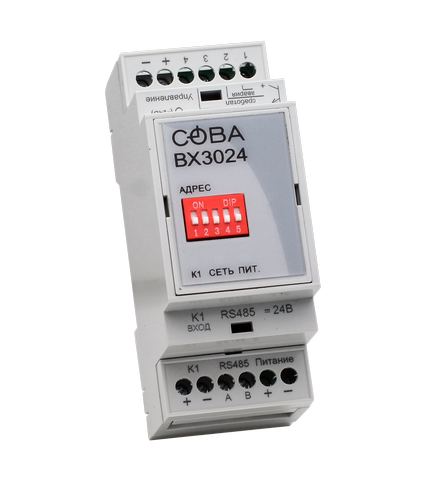

Адресация приборов устанавливается DIP переключателем
02

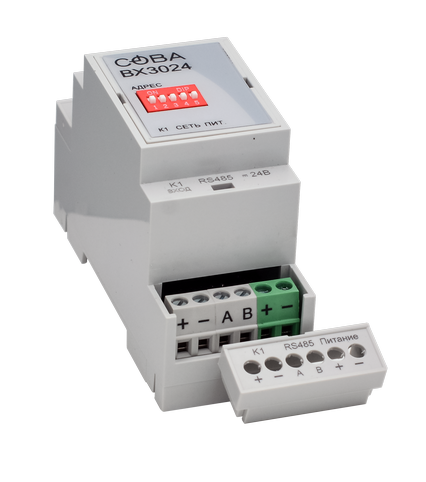

Клемма оснащена винтовым зажимом с натяжной гильзой
03

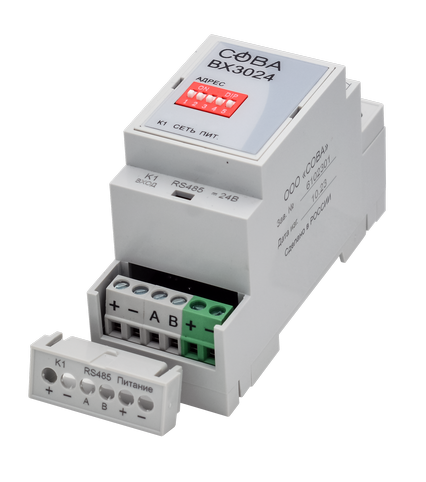

Снимающийся клеммный кожух
04

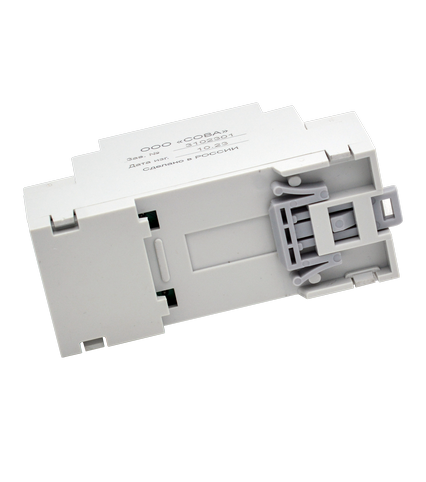

Установка на DIN35

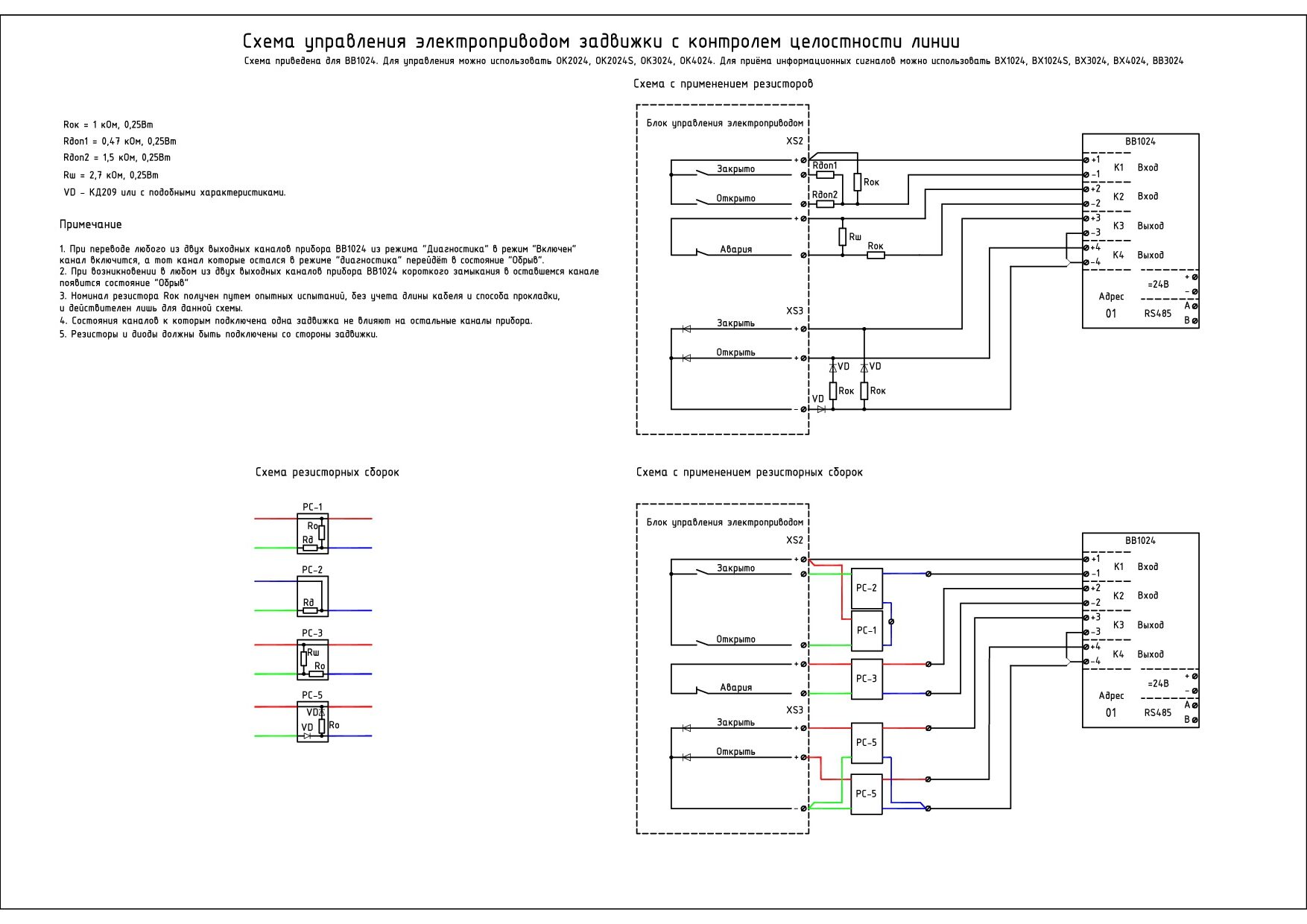

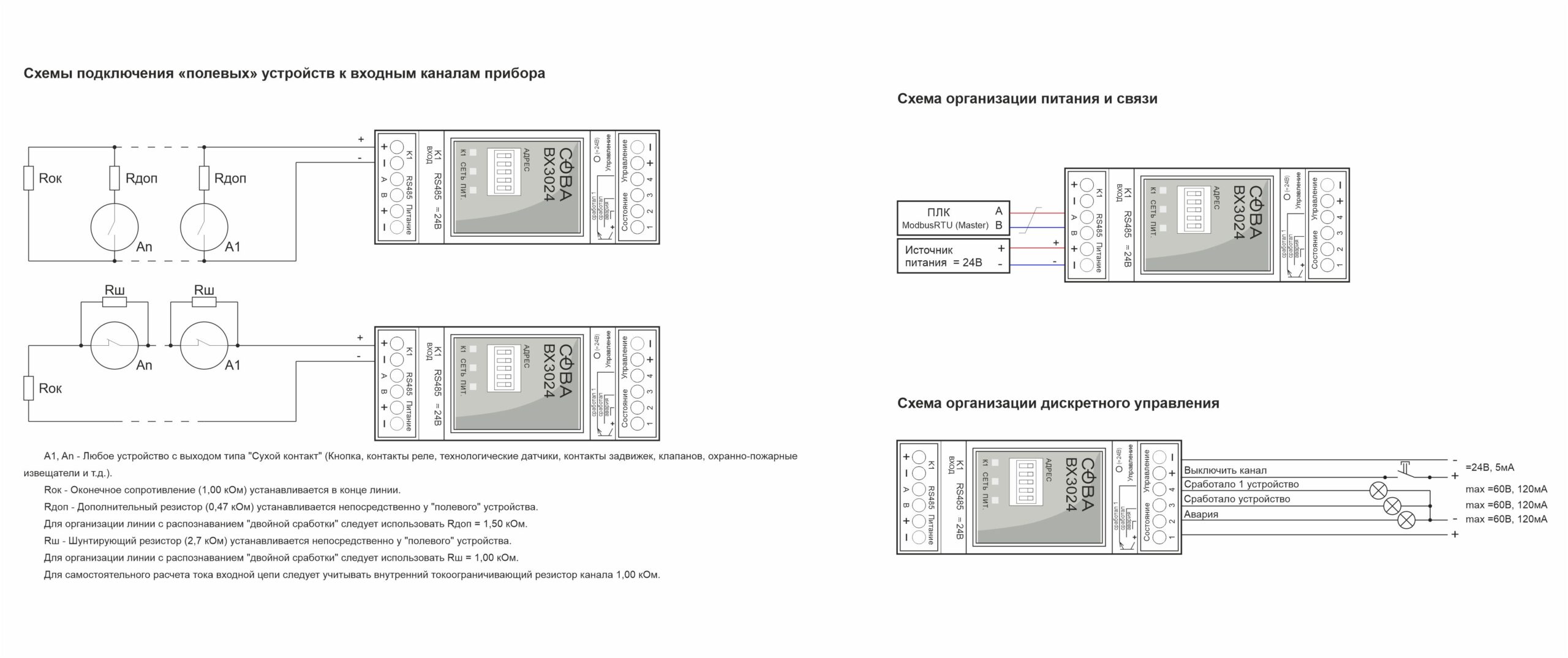

Схемы подключения

Документация
