Устройство контроля целостности линий входных дискретных сигналов
ВХ1024
Руководство по эксплуатации ВХ1024

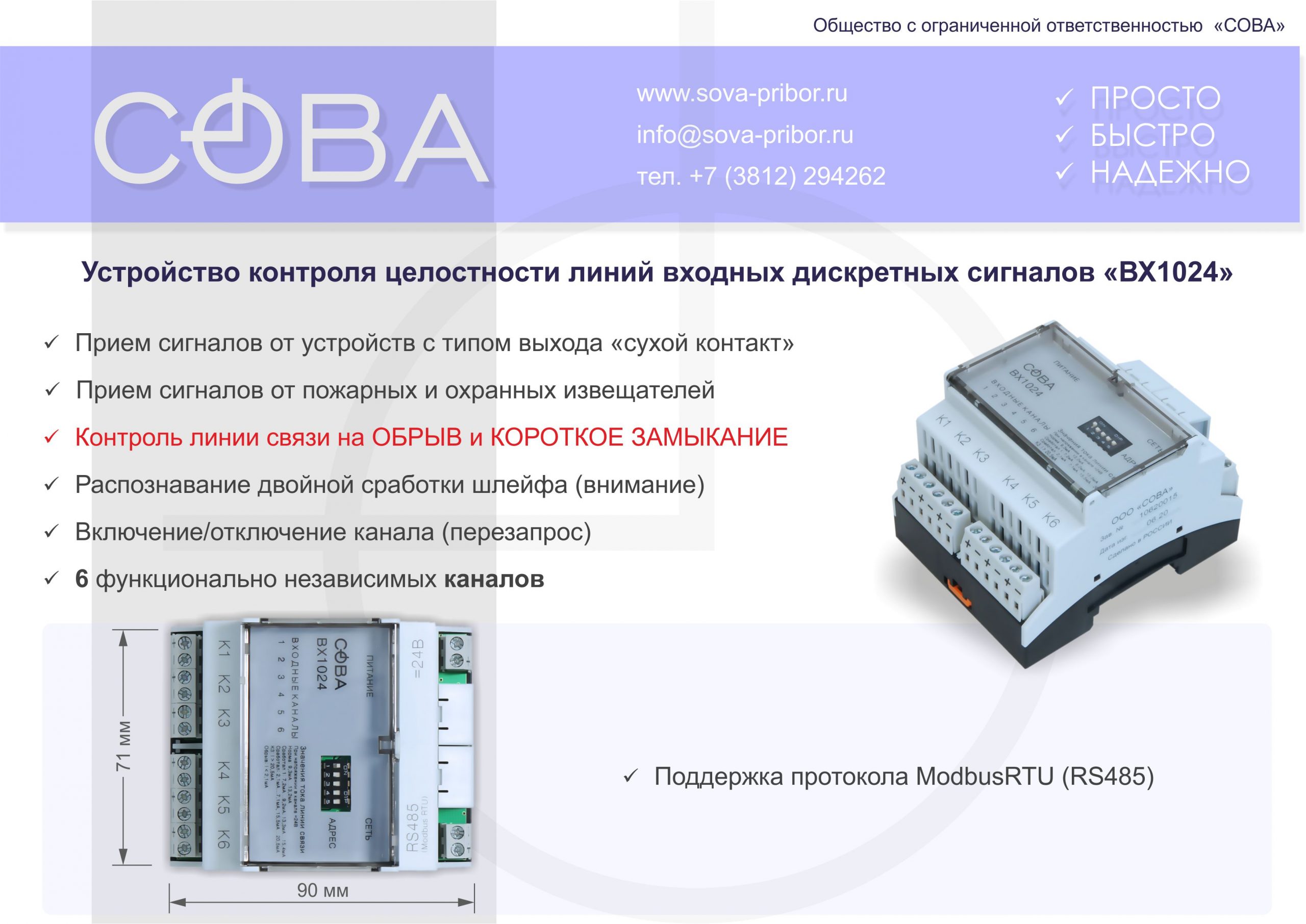

Листовка ВХ1024
Буклет ВХ1024
Узнать стоимость
Закрыть
Навигация
Назначение устройства
Прием дискретных сигналов
Контроль целостности линий дискретных сигналов (обрыв, короткое замыкание)
Интеграция в систему по интерфейсу RS485
Функциональные возможности
1
Подключение устройств с типом выхода «сухой контакт»
2
Подключение пожарных и охранных извещателей, питающихся по шлейфу
3
Контроль линий связи с подключенными устройствами на обрыв и короткое замыкание
4
Связь с ПЛК по интерфейсу RS485
5
Поддержка Modbus RTU
6
Адаптация канала под установленные на объекте резисторы
7
Возможность отключения каждого канала
Сферы применения
Системы противопожарной защиты
Системы загазованности
Системы противоаварийных защит (ПАЗ)
Системы охранной сигнализации
Преимущества устройства
Компактность
Надежность способа контроля
Удобство установки
Простота проектирования
Интеграция в существующую систему
Технические характеристики
6
Каналов
=24В
Питание прибора
=24В
Напряжение в канале
170 мА
Максимальный ток потребления
Взять на тест
Условия тестирования
Внешний вид ВХ1024
Закрыть
Конструктивные особенности
01
Адрес прибора в сети устанавливается DIP переключателем
02
Установка на DIN35
03
Крышка приборов открывается вниз
04
Клемма оснащена винтовым зажимом с натяжной гильзой
05
Клеммы для внешнего монтажа и клеммы для внутреннего монтажа находятся с разных сторон.
Схемы подключения
Документация
Руководство по эксплуатации ВХ1024
РД Шкаф управления задвижками
РД Шкаф противопожарной автоматики
